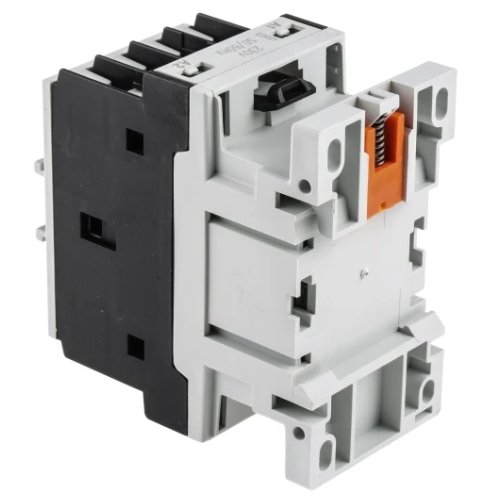

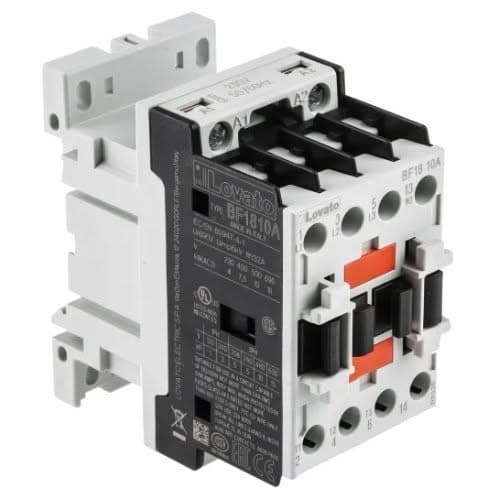

Marka: Lovato Electric
Model: BF1810A230
Serija: BF18 – IEC‑standardni industrijski kontaktori
Vrsta: 3‑pólni osnovni kontaktor s tri glavna NO kontakta (3×NO) i jednim NO pomoćnim kontaktom za signalizaciju ili upravljanje
Napon zavojnice: 230 V AC (50/60 Hz)
Radna struja zavojnice: u toleranciji od približno 0.8…1.1 × nominalnog napona, s otpuštanjem od 0.2…0.55 × napona
Kontaktna snaga:
AC‑3: 18 A pri ≤440 V (≤55 °C)
AC‑1: 32 A pri ≤40 °C
Kratkotrajno (<10 s): do 200 A
Prekidačka struja: do oko 144 A pri 440 V AC
Otpornost kontakta: cca 2,5 mΩ po polu
Gubitak snage po polu: 2,6 W pri Ith; oko 0,8 W pri AC‑3 opterećenju
Pomoćni kontakt: 1×NO, termička struja do 10 A (AC‑15: 3 A @ 230 V; DC‑13: 5,7 A @ 24 V)
Montaža: za DIN vodilo 35 mm ili fiksni vijčani nosač; širina cca 45 mm, visina 81 mm
Veze: vijčane stezaljke prikladne za vodiče do 6 mm²; obrtni moment 1,5…1,8 Nm
Izolacijska vrijednost: rated izolacijski napon Ui = 690 V AC; impulse withstand voltage Uimp = 6 kV
Radni raspon: temperatura od –50 °C do +70 °C; skladištenje do +80 °C; rad do visine 3000 m; dopušteni kut montaže ±30°
Operativno odzivanje:
zatvaranje (NO): 8…24 ms
otpuštanje (NO): 10…20 ms
zatvaranje (NC): 14…28 ms
otpuštanje (NC): 7…18 ms
Učestalost ciklusa: do 3600 ciklusa/h
Trajnosti: mehanička ≥20.000.000 ciklusa; električka ≥1.600.000 ciklusa pri nazivnoj struji AC1 (prema standardu Performance Level B10d)
Dimenzije / težina: približno 81 × 55 × 45 mm; masa ~358 g
Standardi i certifikati: u skladu s IEC/EN 60947‑1 i 60947‑4‑1; certifikati UL, CSA, CCC, Performance Level B10d ≥1.6 milijuna ciklusa
