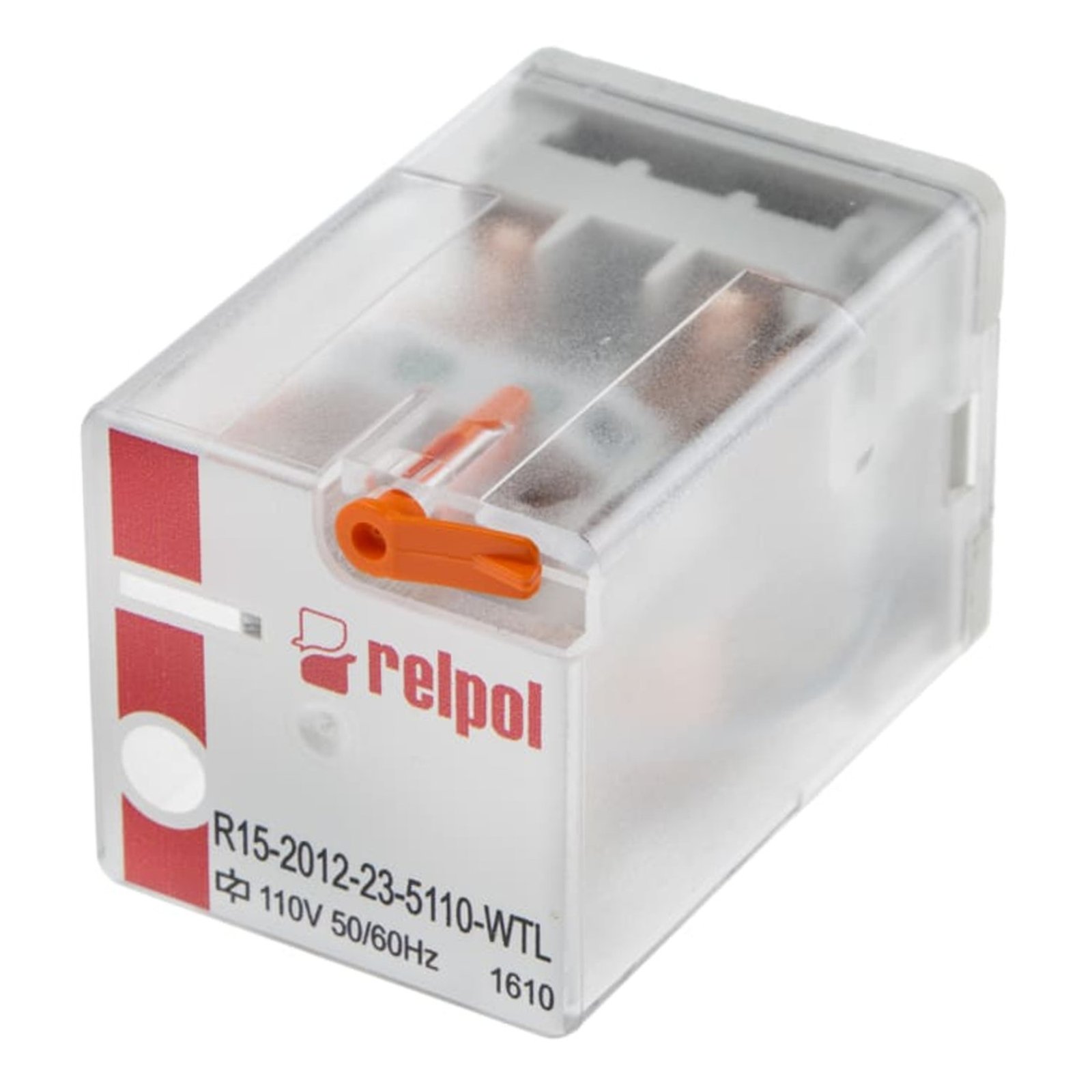

Marka: Relpol (Sprecher+Schuh)
Model: R15‑2012‑23‑5110‑WT
Serija: R15 serija
Relej: industrijski plug‑in elektromehanički power relej s mehaničkim indikatorom i lock-tipkom
Nazivni napon zavojnice: 110 V AC
Otpornost zavojnice: oko 1 840 Ω
Radna struja zavojnice: približno 11 mA (~1,6 VA)
Konfiguracija kontakata: DPDT (2 Form C)
Broj kontakata: 2 nezavisna izmjenična para (NO/NC) – dupli kontakti
Maksimalna kontaktna struja: 10 A pri 250 VAC, 10 A pri 24 V DC
Materijal kontakata: AgNi / srebrna legura
Maksimalni prekidni napon: do 440 VAC / 250 V DC
Dielektrični napon: 4 000 VAC između zavojnice i kontakata; 1 000 VAC kontakt–kontakt
Izolacijska otpornost: ≥ 1 000 MΩ pri 500 V DC
Kontaktna rezistencija: oko 100 mΩ
Mehanička dugovječnost: ≥ 20 000 000 ciklusa
Električna životnost: ≥ 200 000 ciklusa pri nazivnom opterećenju
Radna temperatura: –40 °C do +55 °C
Dimenzije: cca 35 × 35 × 54,5 mm
Masa: približno 79–85 g
Montaža: plug‑in u 8‑pin socket (octal)
Značajke: mehanički indikator položaja, lock-tipka za testiranje
Certifikati: CCC, CE, CSA, cURus, EAC, VDE, RoHS
