Marka: Rayex
Model: LQ‑12
Serija: LQ – automobilski releji male snage

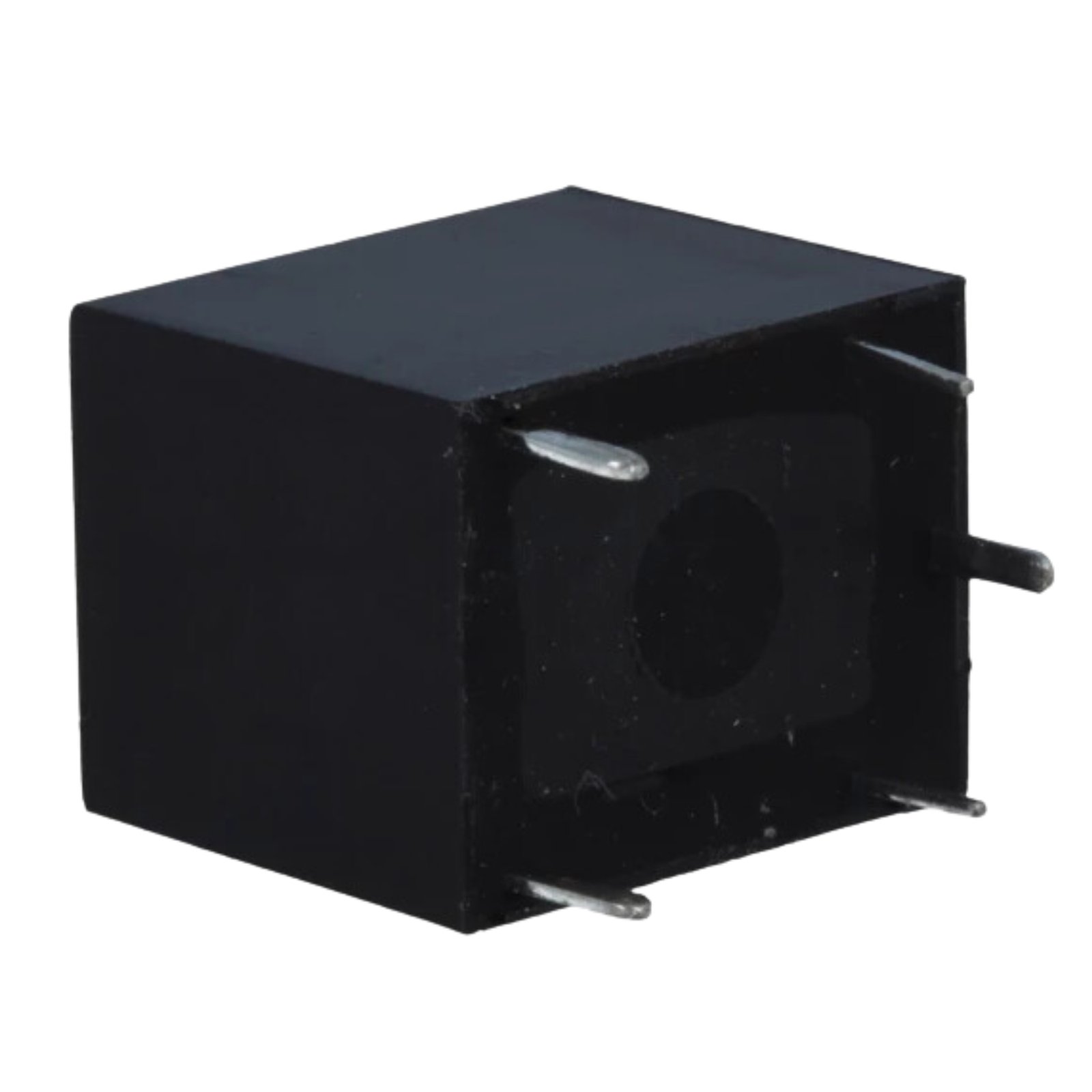

Relej: kompaktni autorelej SPDT konfiguracije (1xNO/NC kontakt), pogodan za niskonaponske aplikacije u vozilima i upravljačkim pločama, s montažom direktno na tiskanu pločicu.
Nazivni napon zavojnice: 12VDC
Otpornost zavojnice: 180Ω
Radna struja zavojnice: približno 66,7mA
Potrošnja zavojnice: oko 0,8W
Konfiguracija kontakata: SPDT (1xNO/NC kontakt)
Maksimalna kontaktna struja: 20A pri 14VDC (rezistivno opterećenje)
Materijal kontakata: srebrna legura
Maksimalni radni napon: 14VDC
Dielektrični napon: ≥500VAC između zavojnice i kontakata
Izolacijska otpornost: ≥1000MΩ pri 500VDC
Vrijeme uključivanja: oko 7,2ms
Vrijeme isključivanja: oko 1,2ms
Mehanička dugovječnost: ≥10.000.000 ciklusa
Električna životnost: ≥100.000 ciklusa pri nazivnom opterećenju
Radna temperatura: –30°C do +85°C
Dimenzije: cca 16 × 12,5 × 14mm
Masa: oko 5,5g
Montaža: za PCB (through-hole)
Značajke: tihi rad, niska potrošnja, kompaktna veličina, otporan na vibracije
Certifikati: RoHS, automobilski standardi
