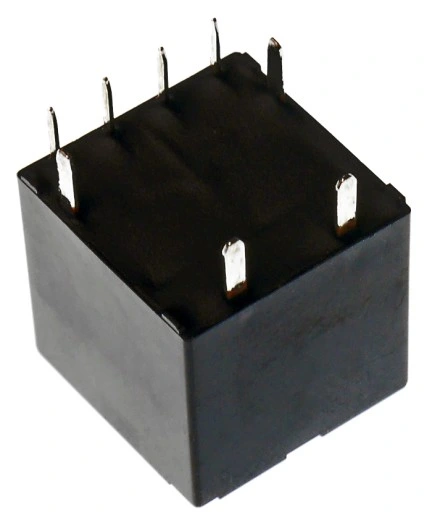

Marka: Omron
Model: G8ND‑2S‑ASSK
Serija: G8ND – automobilski PCB releji s duplim kontaktima
Relej: autorelej konfiguracije DPDT (2xNO/NC kontakta), pogodan za dvosmjerno preklapanje visokih struja u automobilskoj elektronici. Namijenjen za montažu na tiskanu pločicu.
Nazivni napon zavojnice: 12VDC
Otpornost zavojnice: približno 160Ω
Radna struja zavojnice: oko 75mA
Potrošnja zavojnice: oko 0,9W
Konfiguracija kontakata: DPDT (2xNO/NC kontakta) – dupli kontakti
Maksimalna kontaktna struja: 30A (NO kontakt), 20A (NC kontakt)
Maksimalna prekidna snaga: do 480W
Materijal kontakata: Ag legura
Maksimalni radni napon: 16VDC
Dielektrični napon: ≥500VAC između zavojnice i kontakata
Izolacijska otpornost: ≥100MΩ pri 500VDC
Vrijeme uključivanja: ≤10ms
Vrijeme isključivanja: ≤5ms
Mehanička dugovječnost: ≥10.000.000 ciklusa
Električna životnost: ≥100.000 ciklusa pri nazivnom opterećenju
Radna temperatura: –40°C do +85°C
Dimenzije: cca 26 × 15 × 22mm
Masa: oko 15g
Montaža: za PCB (through-hole)
Značajke: robustan relej za visoke struje, dvostruki kontakti, otporan na udarce i vibracije
Certifikati: RoHS, automobilski standardi
