Marka: Schrack (TE Connectivity)
Model: PB114024
Serija: PB serija

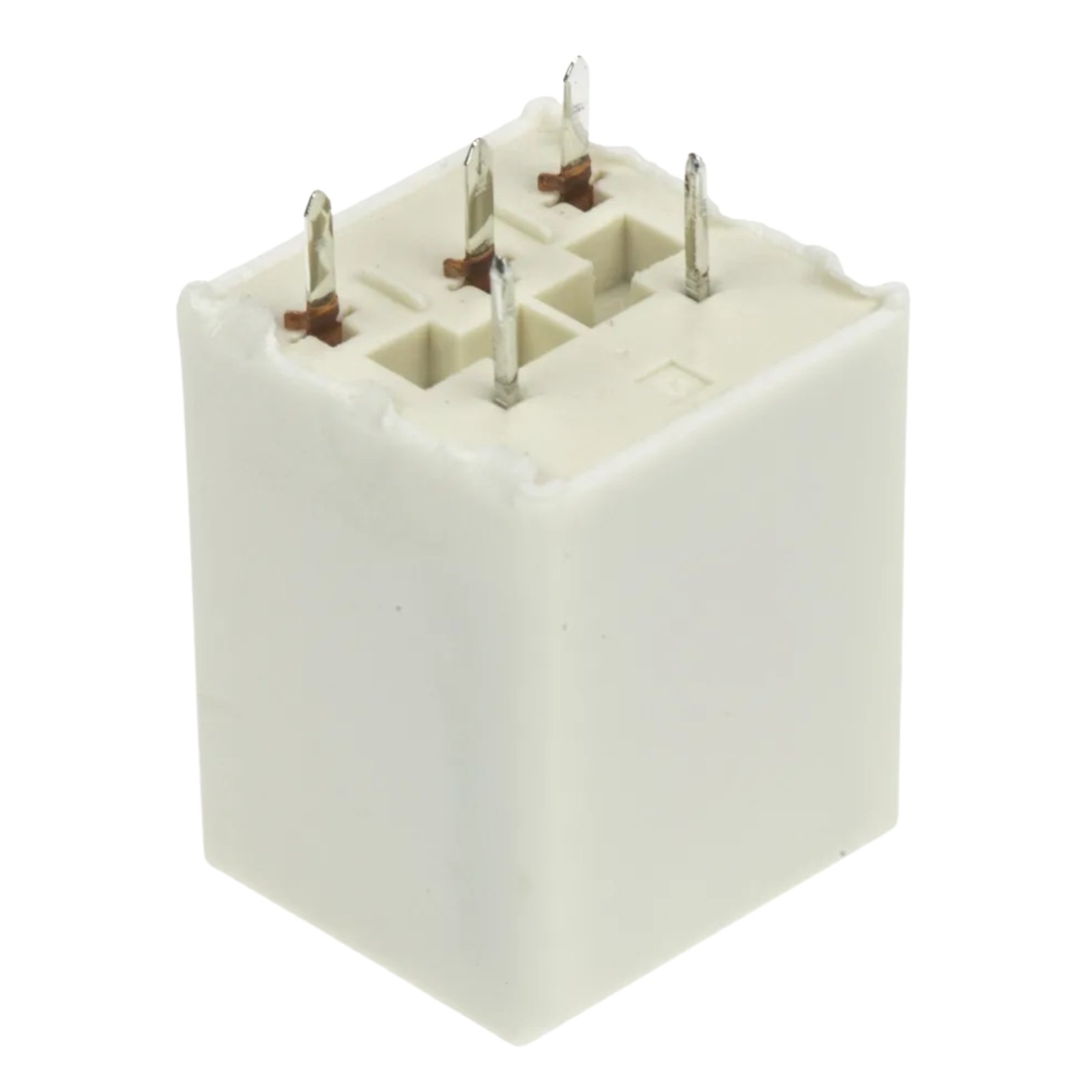

Relej: mini power elektromehanički relej za PCB montažu
Nazivni napon zavojnice: 24 V DC
Otpornost zavojnice: 1600 Ω
Radna struja zavojnice: približno 15 mA (≈ 360 mW potrošnja)
Konfiguracija kontakata: SPDT (1 Form C)
Broj kontakata: 1 izmjenični par (NO/NC)
Maksimalna kontaktna struja: 10 A kontinuirano; 15 A vršni “making” 4 sekunde
Maks. prekidna snaga: do 2500 VA
Materijal kontakata: AgNi 90/10
Maksimalni radni napon: 250 VAC (prekidni do 400 VAC)
Dielektrični napon: 4000 VAC zavojnica–kontakti; 1000 VAC između kontakata
Izolacijska otpornost: ≥ 1000 MΩ pri 500 V DC
Vrijeme uključivanja: ≤ 10 ms; vrijeme isključivanja: ≤ 20 ms
Bounce time: Form C ≤ 15 ms
Mehanička dugovječnost: ≥ 5 000 000 ciklusa (DC zavojnica)
Električka životnost: ≥ 30 000 ciklusa (Form B) / 20 000 (Form A)
Radna temperatura: –40 °C do +85 °C

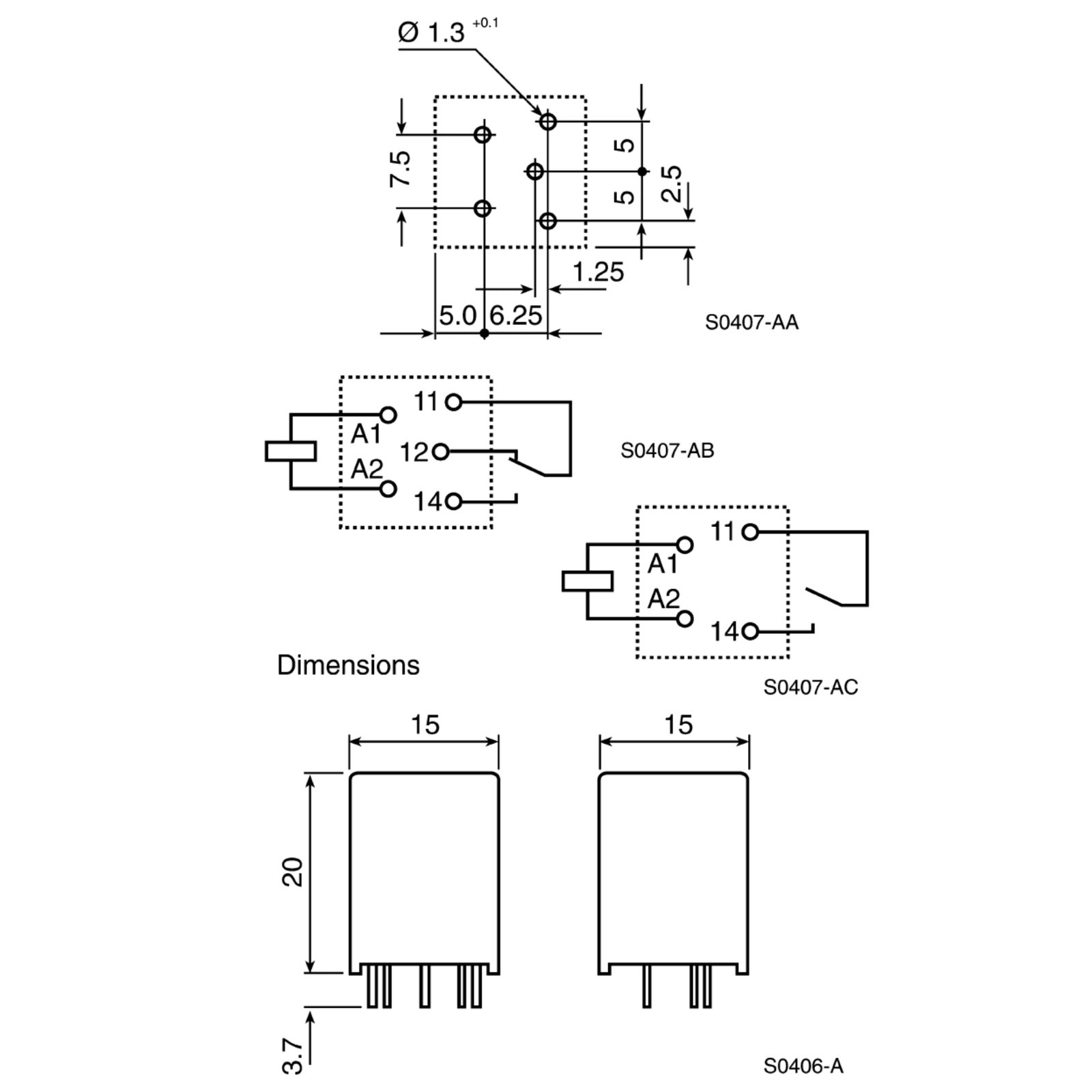

Dimenzije: 15 × 15 × 20 mm; Masa: cca 5.4 g
Montaža: PCB, through-hole, flux-proof kućište omogućuje reflow ili wave lemljenje
Certifikati: UL (Class F coil), VDE; RoHS; RT II (flux-proof)
