Marka: Shori (Shori Electric)
Model: S3M‑24‑1C
Serija: S3M – miniaturizirani elektromehanički releji

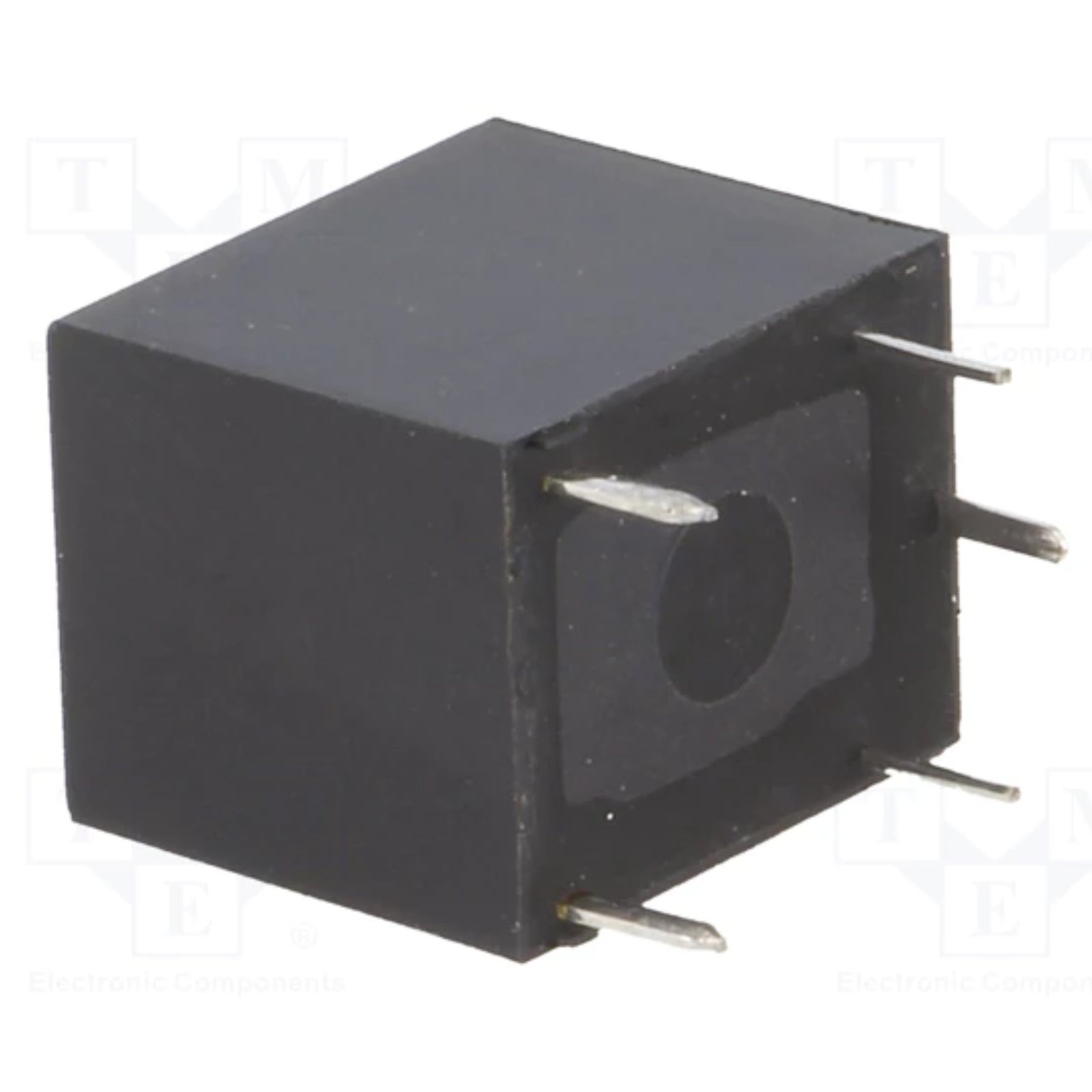

Relej: autorelej konfiguracije SPDT (1xNO/NC kontakt), za montažu na tiskanu pločicu, kompaktan dizajn s visokim kontaktima struje
Nazivni napon zavojnice: 24VDC
Otpornost zavojnice: oko 960 Ω
Radna struja zavojnice: približno 25 mA
Potrošnja zavojnice: oko 0,6 W
Konfiguracija kontakata: SPDT (1xNO/NC kontakt)
Maksimalna kontaktna struja: 20A pri 14VDC (rezistivno opterećenje)
Materijal kontakata: srebrna legura
Otpornost kontakta: cca 100 mΩ
Maksimalni radni napon: do 14VDC
Dielektrični napon: ≥500VAC između zavojnice i kontakata
Izolacijska otpornost: ≥1000 MΩ pri 500VDC
Vrijeme uključivanja: maksimalno oko 10 ms
Vrijeme isključivanja: maksimalno oko 5 ms
Mehanička dugovječnost: ≥10.000.000 ciklusa
Električna životnost: ≥100.000 ciklusa pri nazivnom opterećenju
Radna temperatura: –30°C do +55°C
Dimenzije: cca 15,6 × 12,0 × 13,5 mm
Masa: oko 5 g
Montaža: za PCB (through‑hole pinovi, raster 2,5mm ili 2,54mm)
Značajke: minimalna težina i potrošnja, visoka pouzdanost, idealan za ugradnju u osjetljive sustave
