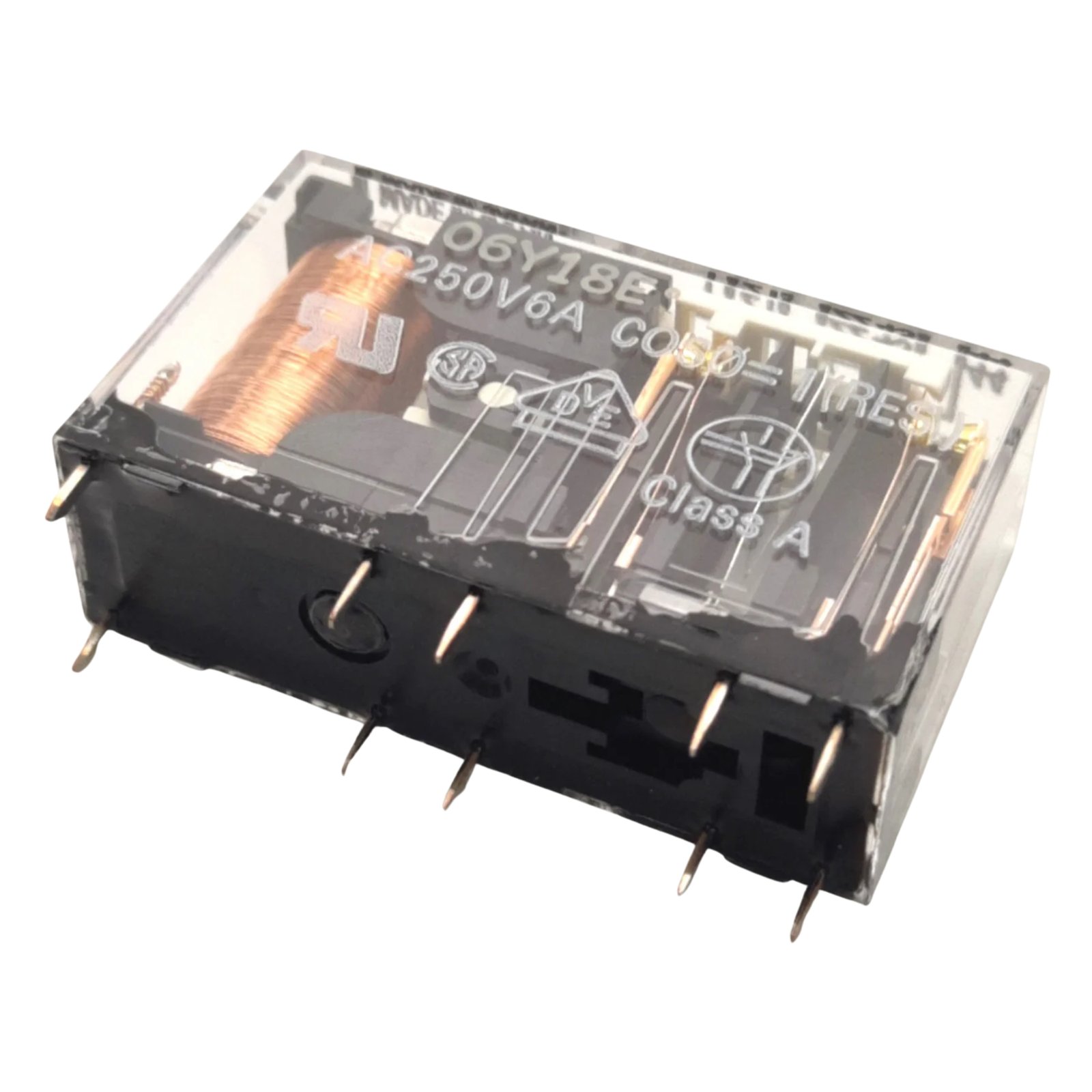

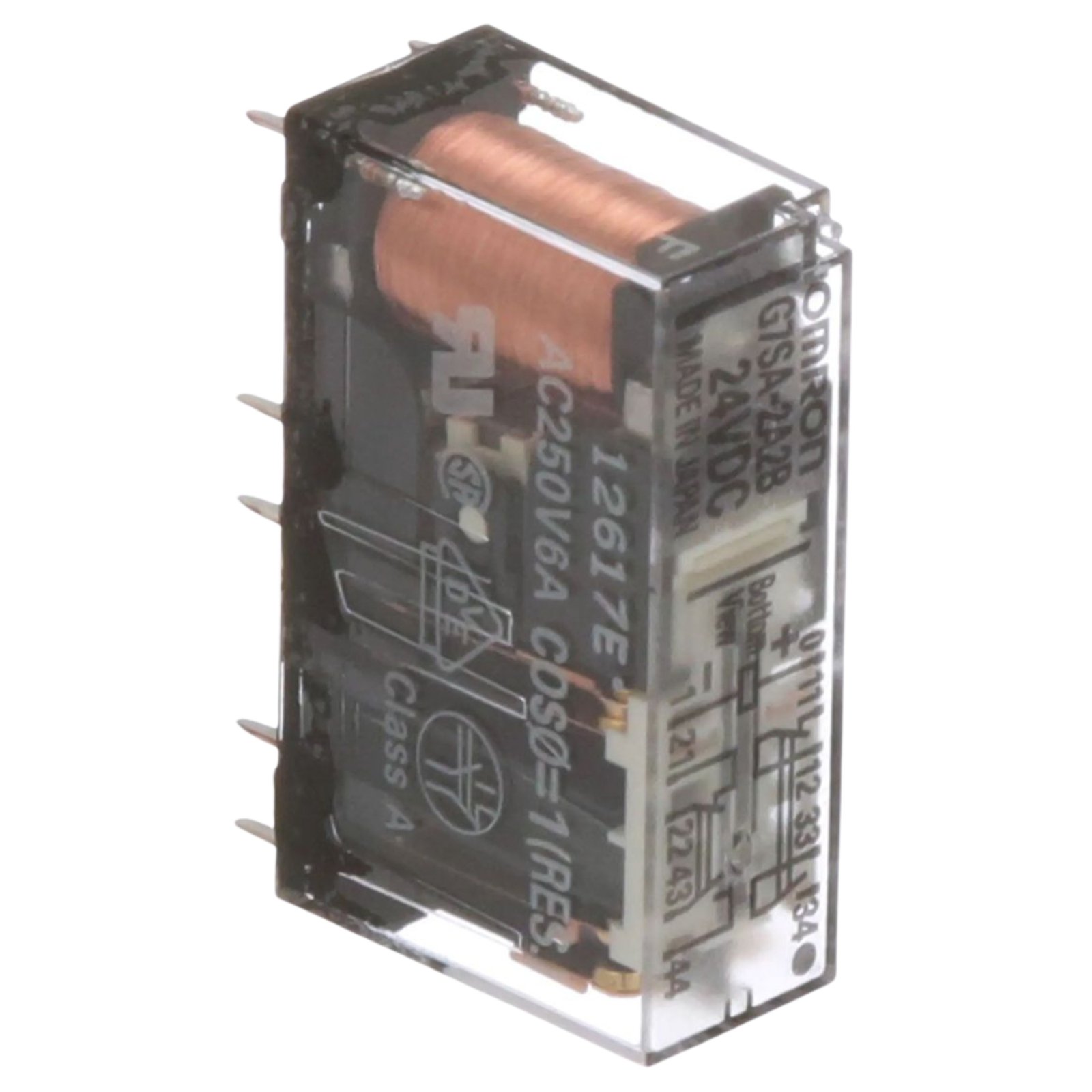

Marka: Omron
Model: G7SA‑2A2B
Serija: G7SA serija
Relej: sigurnosni elektromehanički za PCB montažu
Nazivni napon zavojnice: 24 V DC
Otpornost zavojnice: 1600 Ω
Radna struja zavojnice: približno 15 mA (≈360 mW)
Konfiguracija kontakata: DPST‑NO + DPST‑NC (2 SPST‑NO + 2 SPST‑NC)
Broj kontakata: 4
Maksimalna kontaktna struja: 6 A (AC i DC)
Materijal kontakata: zlato‑pločica + srebrna legura (Au + Ag)
Maksimalni radni napon: 250 VAC, maksimalni prekidni napon 125 VDC
Kontaktna rezistencija: maks. 100 mΩ
Vrijeme uključivanja: maks. 20 ms; vrijeme isključivanja: maks. 20 ms
Izolacijska otpornost: ≥ 1000 MΩ (pri 500 VDC)
Dielektrični napon:
• Zavojnica–kontakti: 4000 VAC / 1 min
• Među kontaktima različitih polariteta: 4000 VAC (osim nekih polova 2500 VAC)
• Među kontaktima iste polariteta: 1500 VAC
Maks. frekvencija: mehanička 36 000 ciklusa/h; opterećenje 1 800 ciklusa/h
Mehanički vijek: ≥ 10 000 000 ciklusa; električni vijek (s opterećenjem): ≥ 100 000 ciklusa
Radna temperatura: –40 °C do +85 °C
Montaža: PCB, kroz rupu; kompatibilan sa socket-om P7SA
Masa: približno 22 g
